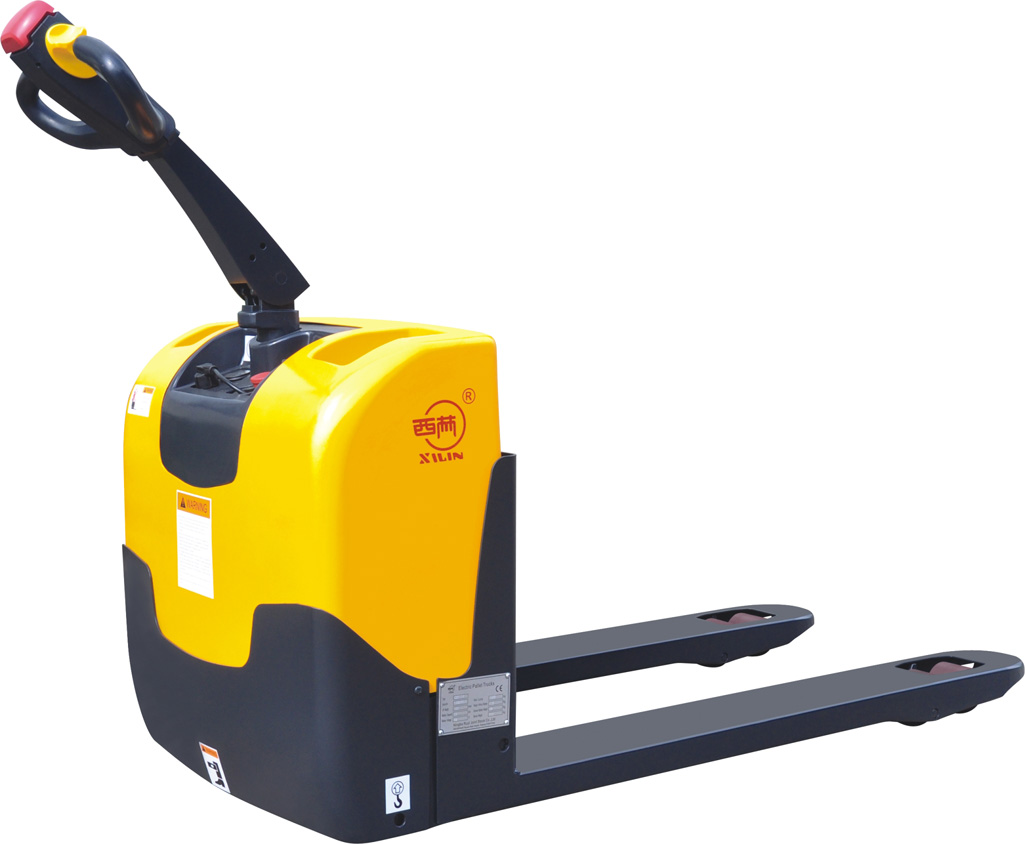

    全电动搬运车的应用(1/8)

  • 全电动搬运车的应用

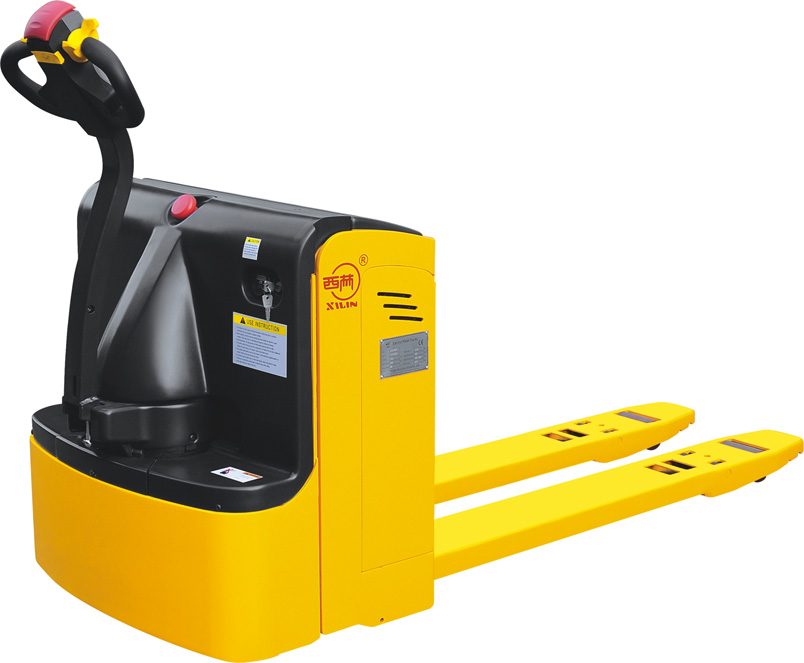

    全电动搬运车的应用(2/8)

  • 全电动搬运车的应用

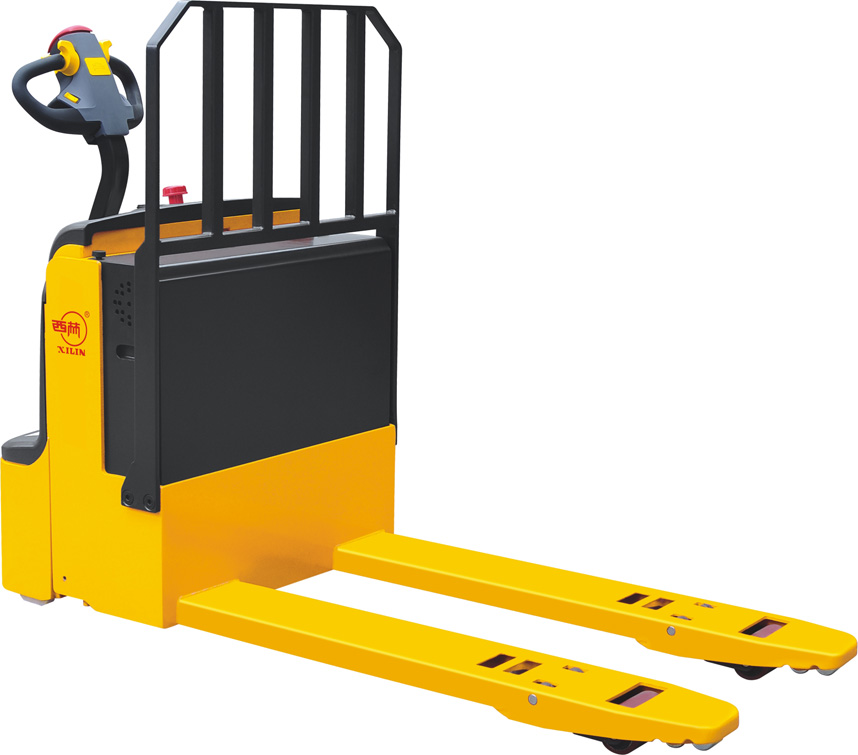

    全电动搬运车的应用(3/8)

  • 全电动搬运车的应用

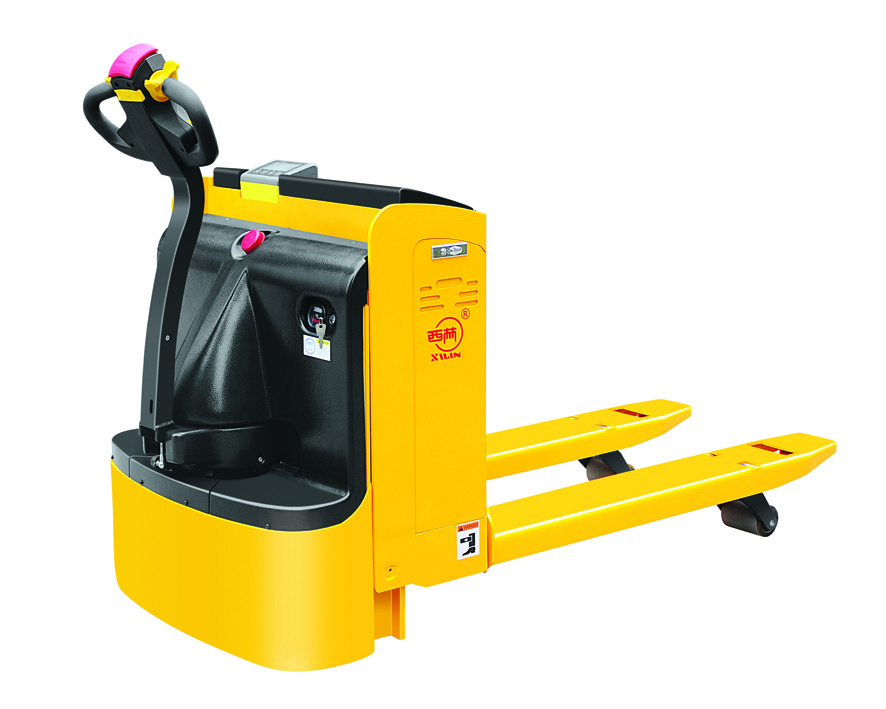

    全电动搬运车的应用(4/8)

  • 全电动搬运车的应用

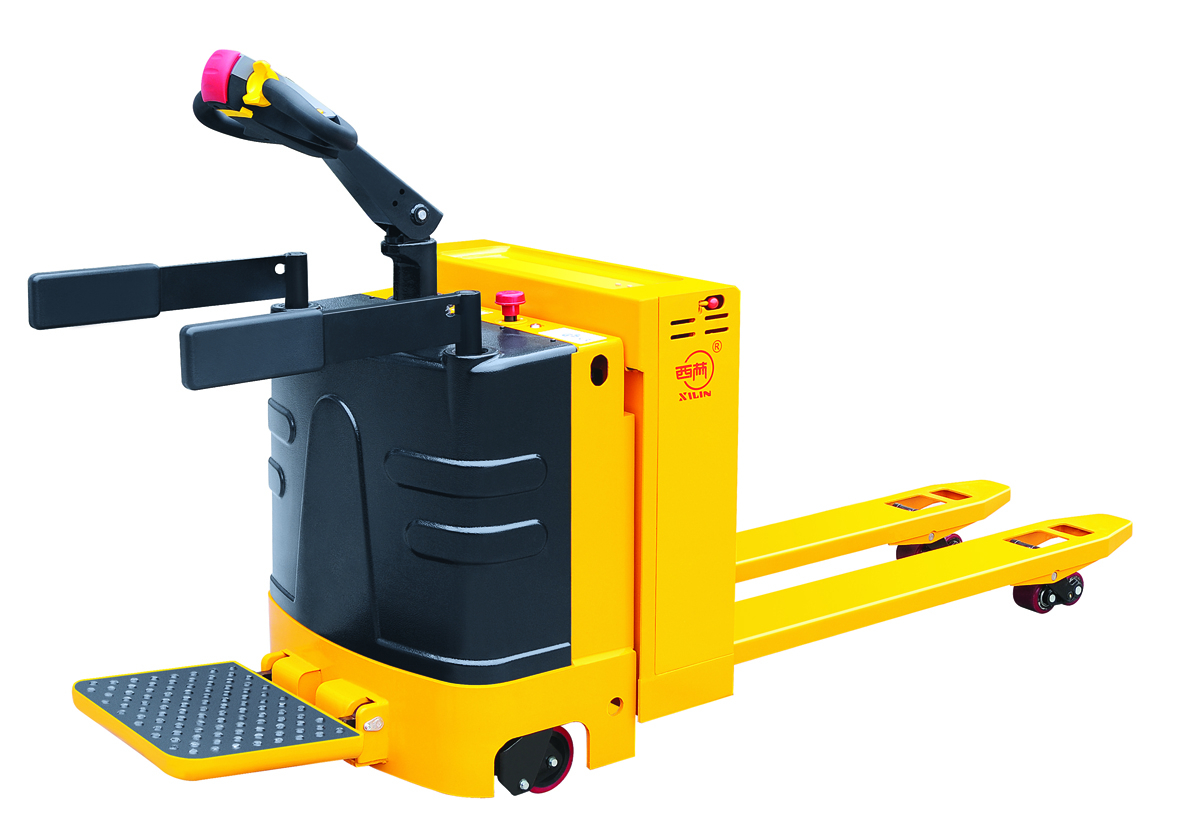

    全电动搬运车的应用(5/8)

  • 全电动搬运车的应用

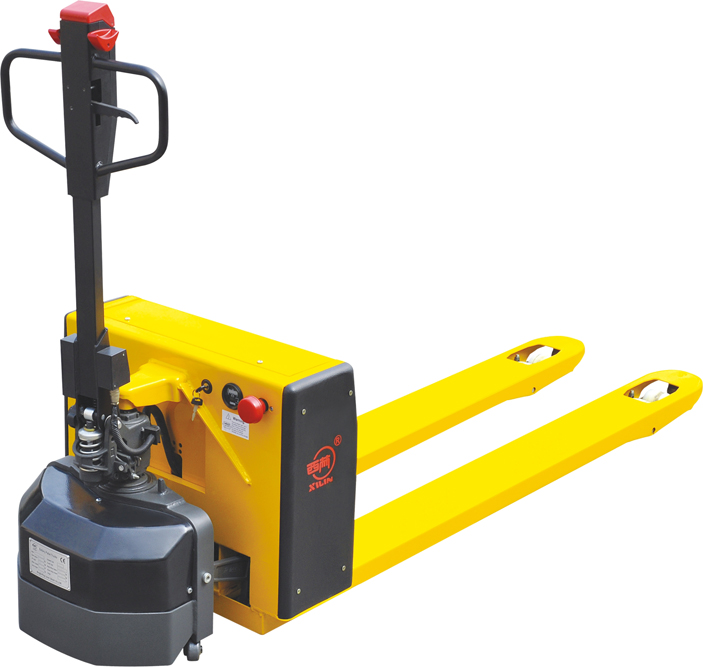

    全电动搬运车的应用(6/8)

  • 全电动搬运车的应用

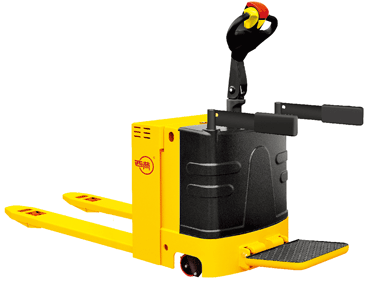

    全电动搬运车的应用(7/8)

  • 全电动搬运车的应用

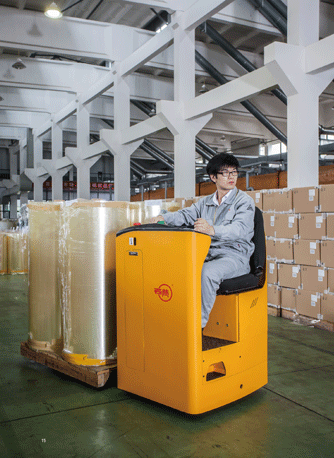

    全电动搬运车的应用(8/8)

全电动搬运车的应用


分类:

全电动托盘搬运车按操纵方式可以分为:站驾式搬运车、座驾式搬运车、步行式搬运车;

用途及使用范围

全电动托盘搬运车是采用蓄电池为动力源,以直流电机为动力,通过齿轮传动驱动车辆行走。货叉的起升靠直流电机和液压传动,推动油缸起升货叉。由于该车的行走与起升都是采用电动,所以它具有省力、效率高、货物运行平稳、操作简单、安全可靠、噪音小、无污染等特点。

使用环境:

a.海拔高度不超过1200米;

b.周围空气温度不得超过+40℃,不低于-25℃;

c.当环境温度为+40℃时,相对湿度不超过50%,在较低温度时,允许有较大的相对湿度;

d.硬质、平坦的地面。

e.禁止在易燃易爆或酸碱等腐蚀性环境中使用本车。

结构简介

该车主要由电动轮、转向器总成、前架、后架、提升油缸、液压站、电器控制系统、连杆轮架和平衡轮等组成。

使用和操作说明

全电动托盘搬运车的载货行走和货物的起升都是以蓄电池为动力源,以直流电机为动力,驱动车辆行走和提升货物,正确的使用和操作车辆会为您的工作带来很大的方便,以不正确的方法操作和使用车辆,将会损坏车辆或给您的人身安全和货物带来危险。

1.1 使用前:

1.1.1 在使用前请检查车辆是否正常:液压管路有无漏油,各支撑轮是否能正常工作,有无阻死现象,严禁使用有故障的车辆。

1.1.2 检查蓄电池是否有电,将电源总开关向外拉出打开总电源,打开手柄上的电门锁,检查车辆仪表台上的电能表,若0端一格亮,则表明此时蓄电池已没有电,应对蓄电池进行充电,严禁在没有电的情况下使用车辆,这样会大大的减少蓄电池的使用寿命,甚至会损坏蓄电池。

1.1.3 检查车辆制动是否正常;检查车辆起升,下降,前后行驶等动作是否正常;检查车辆的紧急反向动作是否正常。

      把操作手柄扳到如图2所示的A区或C区位置,按下操作手柄上的上升下降按钮,看货叉升降是否正常。

      再把操作手柄扳到如图2所示的B区位置,缓慢开动车辆,将手柄按下到水平位置,看车辆能否正常行驶和制动;

      把操作手柄扳到如图2所示的B区位置,按下操作手柄顶部的紧急反向开关按钮,看车辆是否能向前行驶。

      通过以上检查,如果车辆无故障,车辆就可以投入使用,若有故障,请即时修理,严禁使用有故障的车辆。

1.2 使用中:

1.2.1 注:该车在驱动轮电机出轴端装有傍磁式制动器,在操纵转臂的转轴上装有凸轮和微动开关,当转臂成30°±20°时(如图2所示)搬运车才能通电运行,大于和小于此角度,搬运车都断电制动,此时才可以起升货物,在起升货物时车辆不能行驶,即:如图2所示,当操作手柄处于A区或C区时车辆只能起升或下降,不能行驶;当操作手柄处于B区时,车辆能行驶也能起升和下降。在以后的文字叙述中不再特别说明操作手柄的工作位置,即:车辆手柄在A区或C区,车辆无法行驶,只能升降,车辆行驶时手柄必然要在B区。

1.2.2 搬运操作:

向外拉出电源总开关打开总电源,打开电门锁,操纵行走旋钮,行走旋钮向前为前进,向后为后退。起动时,无论空载或重载都应缓慢转动旋钮,使车辆平稳起动运行达到额定车速。将车辆开到货堆附近(货叉头部距离货堆30公分处),按下下降按钮,调整货叉高度到适当位置,将货叉缓慢的尽可能深地插入到货物托盘,按下上升按钮,至托盘底部距离地面≥30mm高度时,停止起升,开动车辆搬运货物到指定位置,缓慢停靠后,按下下降按钮,到货叉与托盘完全脱离后,开动车子,退出托盘。搬运作业完成。

车子使用一段时间后,制动器制动性能随着制动片的磨损会有所下降,或制动片抱死无法释放制动,这时需要调整制动器间隙。在制动状态下,先用塞尺检查制动片与磁钢的间隙,如间隙大于0.5mm,则需调整间隙,调整前应先将摩擦片上的污垢、粉尘清理干净。调整时,先松开连接螺钉2,然后调整调节螺钉1的长度,然后拧紧紧固螺钉,调节后,应使制动片与磁钢的间隙在0.2-0.3mm之间。调节时要注意三个调节螺钉均衡调节,使调节后制动片与磁钢的间隙四周均匀。调节后,用24V直流电源接通制动器,应该能听到制动器清脆的吸合声。

注意:

!在行驶过程中应注意前后左右有无障碍,车辆在转弯时,应该减速行驶,

!当车辆失控时,应迅速拉下电源开关,使车辆切断总电源。

!手把组件的顶端装有一个快速前进开关,此开关为紧急情况下,按下开关,车辆后退运行时快速反向前进,达到保护操作人员人身安全的目的。

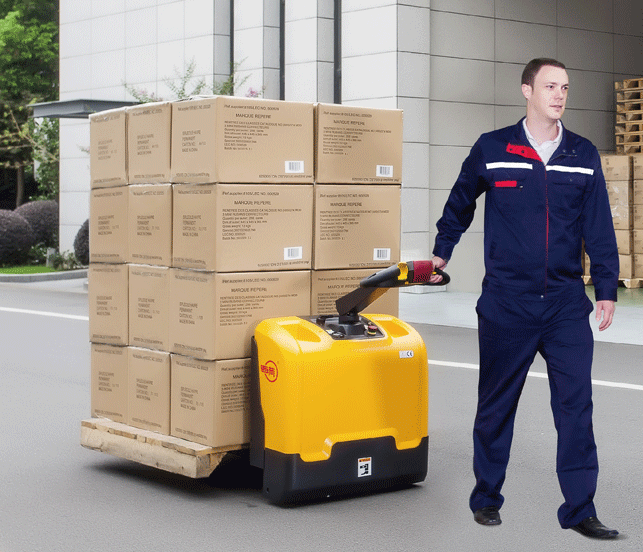

全电动搬运车的应用(图1)

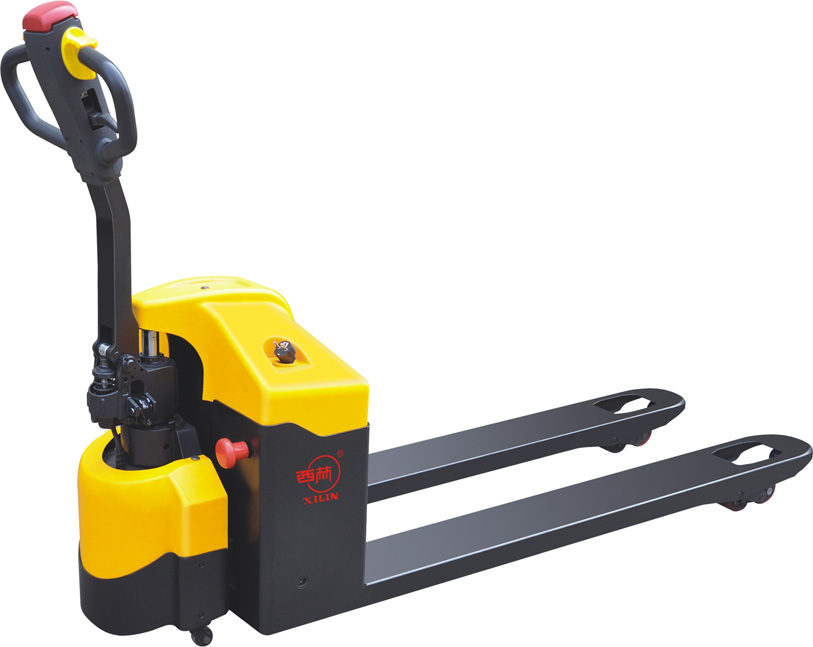

  全电动搬运车的应用(图2)  全电动搬运车的应用(图3)
